KEITHLEY 177

[lado]

Dobil sem omenjeni stacionarni DMM. Zanima me na kakšno točnost se da umeriti takšen DMM ?
Zanimajo me predvsem napetosti do 20V.Kako se takšen instrument kalibrira. Se da to doma, ali je potrebno poslati v kakšno institucijo?
V instrumentu je tudi prigrajena kartica mislim IEEE 488 izhodom. Je to dandanes sploh uporabno, ter na kakšen način lahko dobimo ven podatke -mislim kako ga prikjučiti na PC (priključek je kot polovični centronix???)ter kakšen software bi rabil.

[s54mtb]

Poišči keithley 177 service manual.

Za hpib ti lahko odstopim kartico, ki je na starejšem vodilu: viewtopic.php?f=50&t=19713&p=247850#p247850

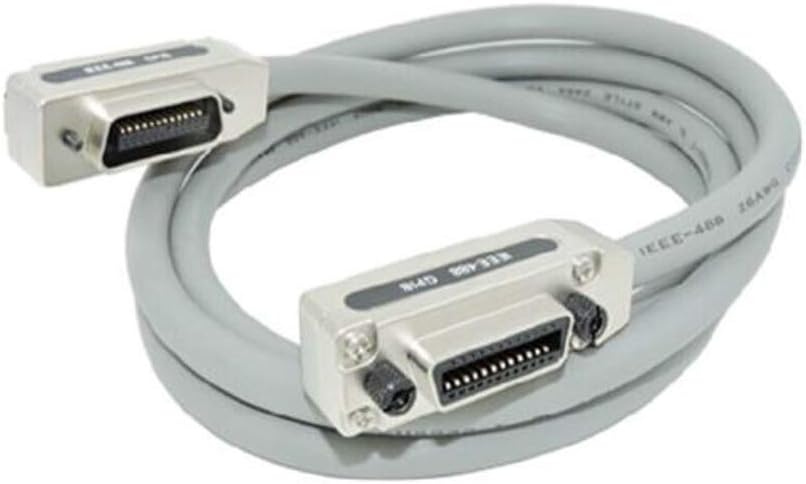

Velik izziv bo kabel (€€€):

[lado]

Mene bolj zanima kakšen protokol je to in koliko je to sploh uporabno, razen kot nostalgija...

[luccabrassi]

tile so še poceni https://www.amazon.com/UoUo-Screen-Digi ... EPHF&psc=1 pri nas so tile kabli med 420-520€

[blasny]

Mene bolj zanima kakšen protokol je to in koliko je to sploh uporabno, razen kot nostalgija...

Je uporabno če te zanima prenos meritev v PC v realnem času in obdelava meritev v PC-ju.

GPIB oz. IEEE 488 je še vedno dobro podprt. Ni zelo poceni, ni pa tudi nenormalno drago.
Kitajska kopija Agilent 82357B USB adapterja je nekje od 80$ naprej.
Kitajski kabli so nekje od 15$ naprej. Če imaš USB adapter, potem za priklop samo ene naprave na rabiš dodatnega kabla.
Drago v primerjavi z USB. Sprejemljivo če imaš več naprav in imaš nek scenarij uporabe.
Npr. zapisovanje meritev v realnem času čez daljše časovno obdobje.
Ali pa avtomatizacija meritev. Iz PC-ja krmiliš napajalnik in hkrati iz multimetra pobiraš meritve.

Zelo poenostavljena zgodovina gre nekako takole:
HP-IB Hewlett-Packard Instrumentation Bus. Hitro se je razširil. HP se je tudi odpovedal pravicam in GPIB se je začel na veliko uporabljat.
IEEE 488-1 Prvi standard. Definiral je mehanske, električne in osnovne parametre protokola. Nič pa ni definiral formata podatkov in ukazov.
IEEE 488-2 Drugi standard. Definira osnovne ukaze na ravni protokola. Uvede protokol za napake. Format ukazov in podatkov je še vedno prepuščen proizvajalcem.
SCPI Standard Commands for Programmable Instruments. Definira standarden nabor ukazov in podatkov. Ni vezan samo na GPIB. Vsi profesionalni moderni instrumenti govorijo SCPI.

Keithley 177 je po standardu IEEE 488-2.

Programe v PC-ju se običajno programira s pomočjo knjižnice VISA (Virtual Instrument Software Architecture).
VISA kot fizični protokol podpira USB, LAN, GPIB (IEEE 488), COM-port.

Programira se v C-ju. Na Windowsih lahko tudi v .Net.
Oziroma v vseh programskih jezikih, ki znajo klicati C knjižnice.
Kot programski jezik je meni (vedno bolj) všeč Python.

Primer programčka, ki se priključi na Keithley 197 na naslovu 4 in izpisuje meritev na zaslon:

Koda: Izberi vse

import pyvisa
rm = pyvisa.ResourceManager()
inst = rm.open_resource('GPIB0::4::INSTR')
while True:
    print(inst.read())

Rezultat (meritev se vrti okrog 0.45V DC)

Koda: Izberi vse

NDCV+0.44902E+0
NDCV+0.44825E+0
NDCV+0.44741E+0
NDCV+0.44905E+0

[luccabrassi]

včasih so ga na faksu izdelovali

http://lpvo.fe.uni-lj.si/storitve/razvo ... -vmesniki/

[lado]

Mislim da ne bom potreboval tovrstnih povezav, ampak sem pa izvedel nekaj več in nikoli ne veš kdaj boš to rabil. Verjetno pa je bilo zanimivo še komu.
Hvala za linke sem z veseljem pogledal.

Ostaja pa še vprašanje kalibracije?! Nekje sem slišal da obstaja nek low cost kalibrator z dovolj veliko natančnostjo (pri kitajcih)
Sam ga nisem našel pa tudi ne vem kako bi ga točno poimenoval da bi našel kaj primernega....

[blasny]

Mislim da ne bom potreboval tovrstnih povezav, ampak sem pa izvedel nekaj več in nikoli ne veš kdaj boš to rabil. Verjetno pa je bilo zanimivo še komu.
Hvala za linke sem z veseljem pogledal.

Ostaja pa še vprašanje kalibracije?! Nekje sem slišal da obstaja nek low cost kalibrator z dovolj veliko natančnostjo (pri kitajcih)
Sam ga nisem našel pa tudi ne vem kako bi ga točno poimenoval da bi našel kaj primernega....

Voltage reference
Ampak jaz bi ga pustil pri miru, če nisi prepričan da kaže narobe.

[S55RU]

Mene bolj zanima kakšen protokol je to in koliko je to sploh uporabno, razen kot nostalgija...

Dejansko je kar dobro uporabno, pri nas v podjetju je še vedno najbolj pogost način povezovanja (merilnih) naprav z računalniki, čeprav je res, da jih v novejših napravah pospešeno zamenjuje ethernet. Ampak še vedno daleč stran od nostalgije, še posebej če v sistemu ostaja starejša dražja oprema, ki razen GPIB-ja nima drugih opcij priklopa.
Hitra ocena našega stanja je, da je cca 70% naših naprav povezanih na računalnik preko GPIB in cca 30 % preko etherneta. Preko usb-ja pa imamo povezano na PC le eno napravo. Še za to bi raje izbrali kaj drugega, ampak proizvajalec ne nudi drugega. In dejansko je z GPIB-jem še najmanj težav, razen štoratih kablov. In cene, ampak če imaš naprave za nekaj 10 tisoč evrov, ni problema dati za kabel.

Za doma pa je GPIB verjetno res že skoraj preteklost, usb reši vse, v redkih primerih še ethernet.
